Khối dây ròng rọc dây dẫn là gì?

Khối dây ròng rọc dây dẫn là gì?

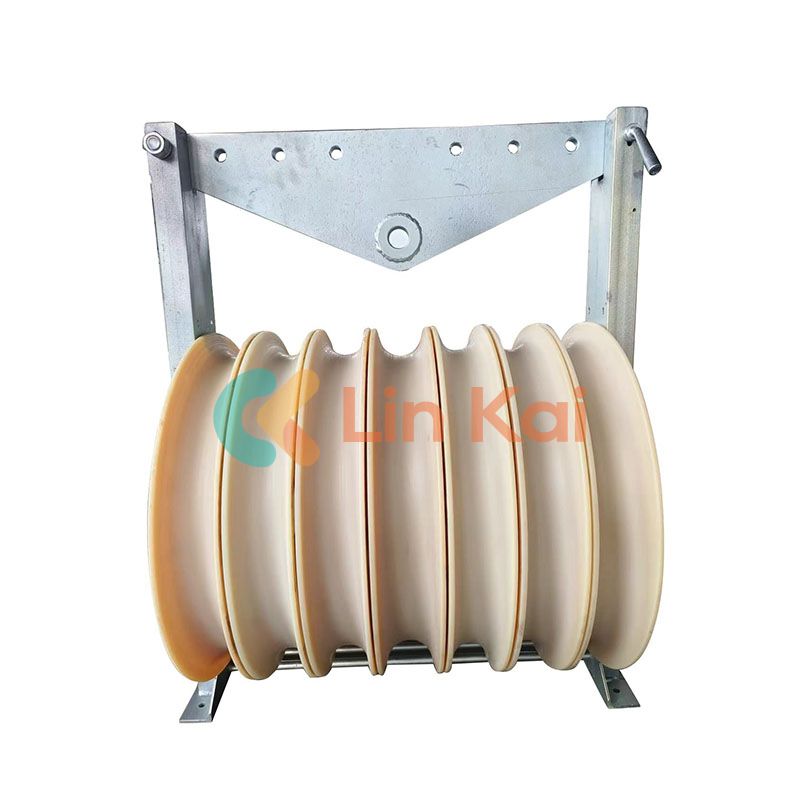

Khối xâu chuỗi ròng rọc dây dẫn là các ròng rọc chuyên dụng được thiết kế để hỗ trợ và dẫn hướng dây dẫn điện (dây điện) trong quá trình xâu chuỗi đường dây truyền tải trên không. Việc lắp ráp thường bao gồm một bánh xe có rãnh gọi làbó dâyvà một khung đỡ. Dây dẫn đi qua ròng rọc, ròng rọc quay tự do để giảm ma sát và bảo vệ bề mặt dây dẫn. Các khối được gắn tạm thời trên các cấu trúc tháp hoặc các giá đỡ tạm thời trước khi bắt đầu kéo.

Khối dây ròng rọc dây dẫn hoạt động như thế nào?

Trong quá trình thực hiện thao tác xâu chuỗi:

• Dây thí điểm hoặc dây kéo trước tiên được lắp đặt dọc theo toàn bộ tuyến đường.
• Khối dây dẫn được đặt tại các tháp hoặc các điểm góc.
• Dây dẫn được gắn vào dây kéo và kéo qua từng puly.
• Vòng quay của ròng rọc làm giảm đáng kể ma sát và ngăn ngừa mài mòn hoặc hư hỏng dây dẫn.

Rọc có rãnh đảm bảo dây dẫn luôn đi đúng hướng ngay cả khi đi qua địa hình hoặc đường cong không bằng phẳng. Chuyển động mượt mà cũng giúp đội duy trì độ căng thích hợp và giảm thiểu độ trễ khi lắp đặt.

Tại sao khối dây ròng rọc dây dẫn lại quan trọng?

Có một số lý do quan trọng khiến các khối này không thể thiếu trong việc xây dựng đường dây điện:

• Giảm ma sát và hư hỏng:Thiết kế giảm thiểu sự cọ xát và mài mòn trên dây dẫn, ngăn ngừa hư hỏng tốn kém trong quá trình lắp đặt.
• Quản lý căng thẳng thích hợp:Chúng tạo điều kiện cho lực căng được kiểm soát, điều này rất cần thiết để đảm bảo độ võng của dây dẫn ổn định và độ tin cậy lâu dài.
• Cải thiện an toàn:Kéo dây dẫn bằng tay mà không có vật chặn sẽ làm tăng nguy cơ đứt dây và gây hại cho người lao động. Khối làm giảm những rủi ro này.
• Chuỗi đường dài hiệu quả:Đối với các nhịp dài hoặc địa hình khó khăn, các khối đảm bảo quá trình lắp đặt diễn ra suôn sẻ và không có các điểm dừng không cần thiết.

Những loại khối dây ròng rọc dây dẫn nào tồn tại?

Các khối xâu chuỗi được phân loại theo số lượng ròng rọc và các trường hợp sử dụng đặc biệt:

Làm thế nào để bạn chọn khối dây ròng rọc dây dẫn phù hợp?

Khi chọn một khối thích hợp, đây là các tiêu chí chính:

• Kích thước và loại dây dẫn:Đảm bảo đường kính ròng rọc ít nhất gấp 30–40 lần đường kính dây dẫn để giảm thiểu ứng suất uốn.
• Số dây dẫn:Chọn các khối có số ròng rọc phù hợp với thiết kế đường dây của bạn — một khối cho một dây dẫn, nhiều khối cho các hệ thống đi kèm.
• Công suất tải định mức:Tải trọng làm việc phải vượt quá lực kéo tối đa một giới hạn an toàn.
• Khung & Chất liệu:Khung thường là thép mạ kẽm và ròng rọc là nhôm cường độ cao hoặc nylon MC với lớp lót bảo vệ tùy chọn.

Vấn đề cân nhắc về an toàn là gì?

• Cài đặt thích hợp:Đảm bảo neo an toàn trên tháp để tránh vô tình bị bật ra trong quá trình kéo.
• Kiểm tra thường xuyên:Kiểm tra các điều kiện puly và ổ trục thường xuyên để tránh hỏng hóc trong quá trình vận hành.
• Sử dụng thiết bị bảo hộ:Công nhân nên mặc PPE khi xử lý các dây dẫn và dụng cụ có độ căng cao.

Câu hỏi thường gặp

Mục đích chính của khối dây ròng rọc dây dẫn là gì?
Nó hướng dẫn và hỗ trợ dây dẫn trong quá trình lắp đặt đường dây trên không đồng thời giảm thiểu ma sát và hư hỏng cơ học.

Vật liệu ròng rọc ảnh hưởng đến hiệu suất như thế nào?
Ròng làm bằng MC nylon hoặc nhôm có lớp lót giúp giảm ma sát và giảm thiểu mài mòn dây dẫn.

Một khối ròng rọc có thể xử lý nhiều dây dẫn không?
Có - khối nhiều sợi được thiết kế để xử lý đồng thời hai, ba hoặc bốn dây dẫn.

Khối dây ròng rọc dây dẫn chỉ dành cho đường dây điện?
Về cơ bản là có, nhưng các khối tương tự có thể được sử dụng trong viễn thông và lắp đặt cáp trên cao khác.

Những yếu tố nào ảnh hưởng đến việc lựa chọn khối?
Kích thước dây dẫn, tải trọng căng, môi trường và độ phức tạp của tuyến đường đều ảnh hưởng đến việc lựa chọn khối.
