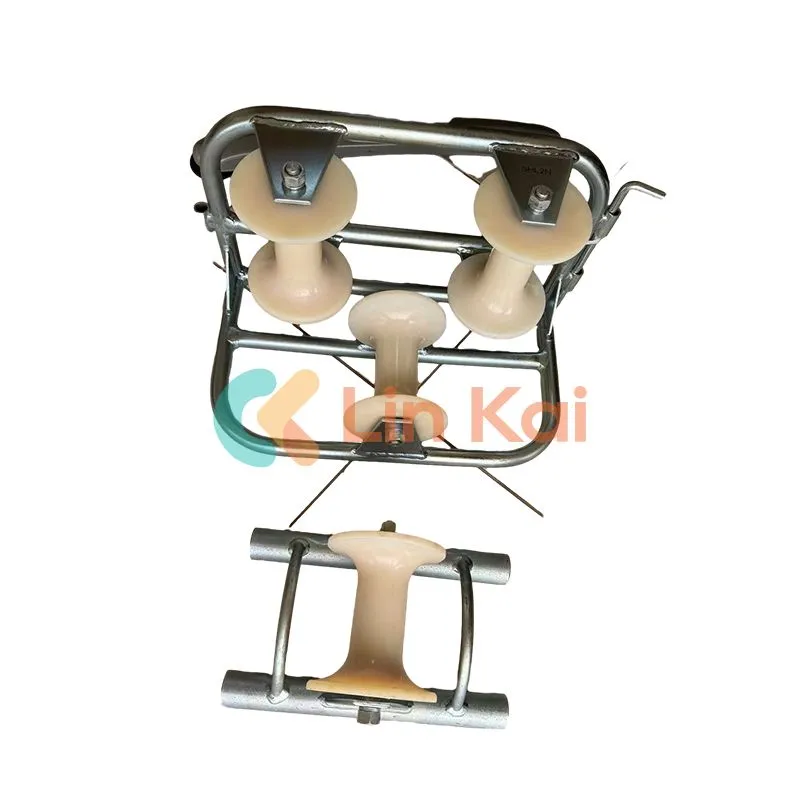

Con lăn dẫn cáp (còn gọi là con lăn dẫn hướng cáp hoặc con lăn nối đất cáp bánh xe nylon) do Ninh Ba Lingkai, Trung Quốc sản xuất là những thiết bị quan trọng trong hệ thống lắp đặt cáp. Con lăn đặt cáp có thể làm giảm đáng kể độ căng của cáp ở khu vực uốn hoặc quay và bảo vệ cụm cáp khỏi bị hư hỏng. Những con lăn đặt cáp này được làm bằng vật liệu bền và có thể thích ứng với nhiều môi trường khác nhau, bao gồm trong nhà và ngoài trời, nhiệt độ cao và thấp cũng như các điều kiện vận hành khắc nghiệt, đảm bảo độ tin cậy và ổn định của việc rải cáp.
Con lăn đặt cáp được sản xuất tại Trung Quốc Nhà sản xuất Ninh Ba Lingkai, còn được gọi là con lăn dẫn hướng cáp hoặc con lăn nối đất cáp có bánh xe nylon, là một thiết bị thiết yếu được sử dụng trong các hệ thống lắp đặt cáp thực hiện nhiều chức năng quan trọng. Các chức năng này được trình bày chi tiết dưới đây:
1. Giảm độ căng của cáp: Một trong những chức năng chính của Con lăn đặt cáp là giảm độ căng của cáp ở những khu vực có chỗ uốn cong hoặc thay đổi hướng trong tuyến cáp. Khi được hỗ trợ thích hợp, Con lăn đặt cáp có thể giúp giảm căng thẳng cho các bộ phận của cáp, ngăn ngừa chúng bị hư hỏng do lực căng quá mức.
2. Chống mài mòn cáp: Con lăn rải cáp được thiết kế với bề mặt nhẵn giúp giảm ma sát giữa cáp và con lăn, chống mài mòn bề mặt và kéo dài tuổi thọ của cáp.
3. Duy trì định tuyến cáp: Con lăn đặt cáp giúp duy trì định hướng và cấu trúc tổng thể của hệ thống cáp, đảm bảo sự ổn định và độ tin cậy của nó bằng cách giữ cáp theo một hướng cụ thể và ngăn không cho chúng bị rối hoặc lệch vị trí.
4. Thích ứng với các môi trường khác nhau: Con lăn đặt cáp thường được chế tạo bằng vật liệu bền cho phép chúng chạy đáng tin cậy trong nhiều môi trường. Những môi trường này có thể bao gồm cài đặt trong nhà hoặc ngoài trời, điều kiện nhiệt độ cao hoặc nhiệt độ thấp và các môi trường hoạt động khắc nghiệt khác.
Mã hàng |
Người mẫu |
Tải trọng làm việc (KN) |
Đường kính cáp |
Thi công con lăn cáp |
Trọng lượng (kg) |
21171 |
SHL1 |
10 |
Φ150 |
Đúc nhôm khung nhôm |
5.4 |
21172 |
SHL1N |
10 |
Φ150 |
Đúc con lăn nylon khung nhôm |
3.6 |
21181 |
SHL1B |
10 |
Φ160 |
Con lăn nhôm cơ sở thép tấm |
5.5 |
21182 |
SHL1BN |
10 |
Φ150 |
Con lăn nylon cơ sở thép tấm |
3.7 |
21183 |
SHL2BN |
10 |
Φ160 |
5.5 |
|
21184 |
SHL3BN |
10 |
Φ200 |
8.0 |
|
21191 |
SHL1G |
10 |
Φ150 |
Con lăn nhôm khung ống thép |
5.1 |
21192 |
SHL1GN |
10 |
Φ150 |
Khung ống thép Con lăn nylon |
3.3 |
21193 |
SHL2GN |
10 |
Φ160 |
5.7 |
|
21194 |
SHL3GN |
10 |
Φ200 |
8.0 |
|
21201 |
SHLG1 |
10 |
Φ150 |
Ống thép Con lăn nhôm chân dài |
9.4 |
21202 |
SHLG1N |
10 |
Φ150 |
Ống thép chân dài Con lăn nylon |
7.8 |
Lưu ý: Các con lăn được sử dụng để lắp đặt các loại cáp điện ngầm khác nhau có đường kính lên tới Ø200mm, vui lòng chọn con lăn phù hợp theo kích thước cáp của bạn.
Tất cả các ròng rọc được gắn trên vòng bi. Khung được làm bằng thép mạ kẽm.
Mã hàng |
Người mẫu |
Tải trọng làm việc (KN) |
Kích thước của cáp (mm) |
Trọng lượng (kg) |
21211 |
SHL |
8 |
Ø80 |
5.5 |
21221 |
SHL2 |
10 |
Ø150 |
12 |
21222 |
SHL2N |
10 |
Ø150 |
10 |
21223 |
SHL3 |
10 |
Ø150 |
11 |
21224 |
SHL3N |
10 |
Ø150 |
9 |
Ứng dụng: Con lăn góc cáp được sử dụng để lắp đặt cáp điện ở góc rãnh.
